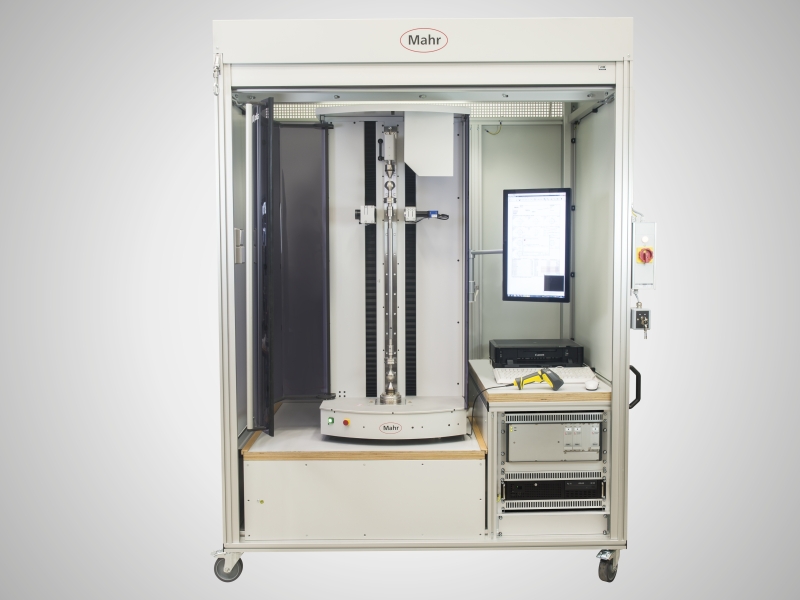

MarShaft SCOPE plus 是通用型全自動光學軸測量系統，用于測量旋轉對稱的工件。
MarShaft SCOPE plus 有一個高精度圓度測量軸 (C)，一個垂直測量軸 (Z) 和一個水平測量軸 (X)。
可選配一個帶感應測頭的接觸測量系統，用于測量徑向或軸向跳動或直線度。該測量設備已根據光學測量系統進行校準，所以它可以執行接觸和光學測量任務。
新 MarWin EasyShaft 軟件可提供極高的靈活性和用戶友好型操作。
測量序列是全自動執行的，不會受到操作員影響。
MarShaft SCOPE plus 不僅適合苛刻的車間環境，也適合檢測室。利用縮放功能可以測量傳統測量方法難以測量的最小細節。
自動測量程序
矩陣相機，1280 x 1024 像素
用戶友好型觸摸屏操作
一個測量?jī)x器可用于多個測量任務
優秀的車間兼容性

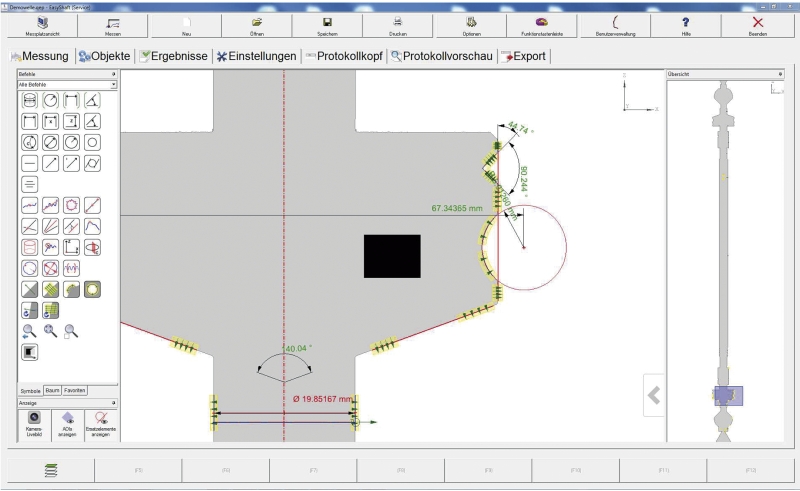

MarWin EasyShaft 軟件提供極高的靈活性和用戶友好型操作
直徑誤差限度 (X) (μm) |
(1.0 + L/125) L in mm |
驅動 | 伺服電機 |
鏡頭 |
遠心精密透鏡 |
長度誤差限度 (Z) (μm) |
(2 + L/125) L in mm |
角分辨率 (°) | 0.01 至 0.0001 |
測量范圍直徑 (X) (mm) | 80 或 120 |
工件最大重量 (kg)（文本） | 15 (optional 30) |
長度/直徑分辨率 (mm) | 0.01 至 0.0001 |
測量范圍 (Z) (mm) | 350 / 750 / 1000 |
典型工件
轉向零件
三桿
傳動軸
架
軸頸
空心軸
驅動軸
活塞
凸輪軸
渦輪增壓器軸
骨螺絲
蝸輪
平衡軸
液壓零件
閥（柴油機）
注射閥等
