測量需求：測量圓錐螺紋緊密度和錐度

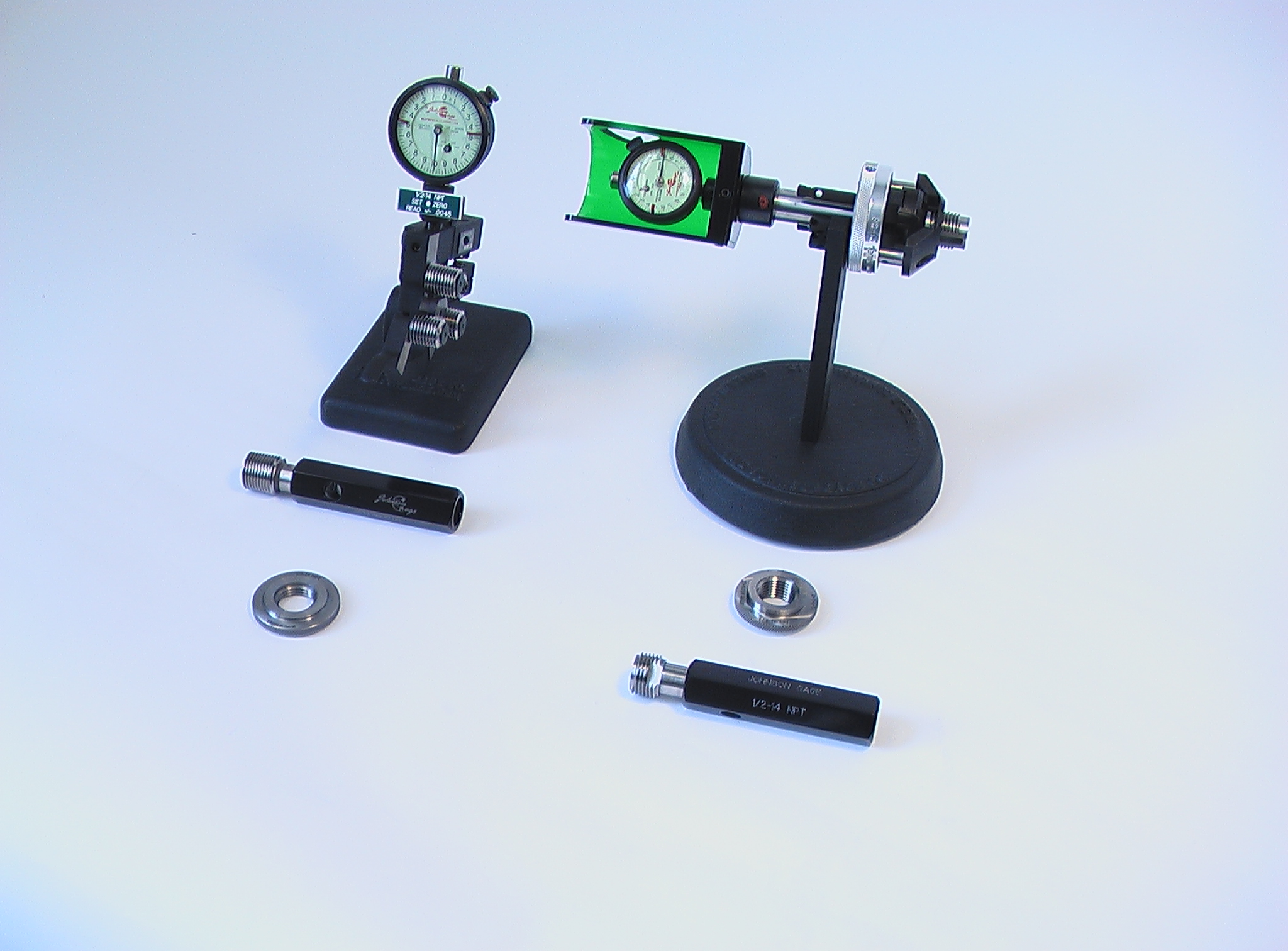

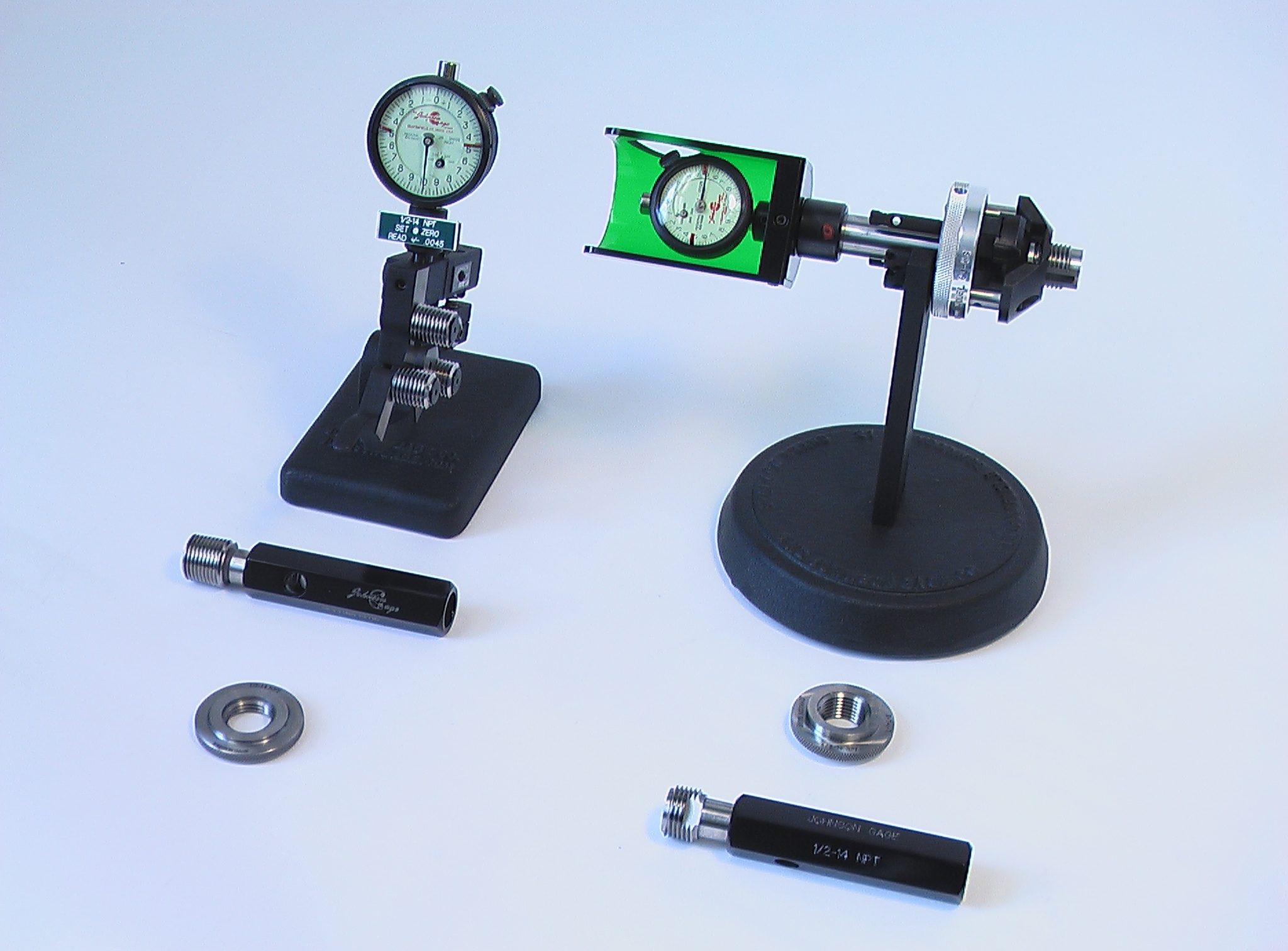

以錐度外螺紋為例我們設計兩種形式量儀，第一種具有3個作用錐形棍狀測頭（呈120°分布）(參考圖1)用于測量螺紋緊密度，第二種量儀有兩副三個單牙滾形測頭（呈120°分布）(參考圖1)用于測量外螺紋錐度。

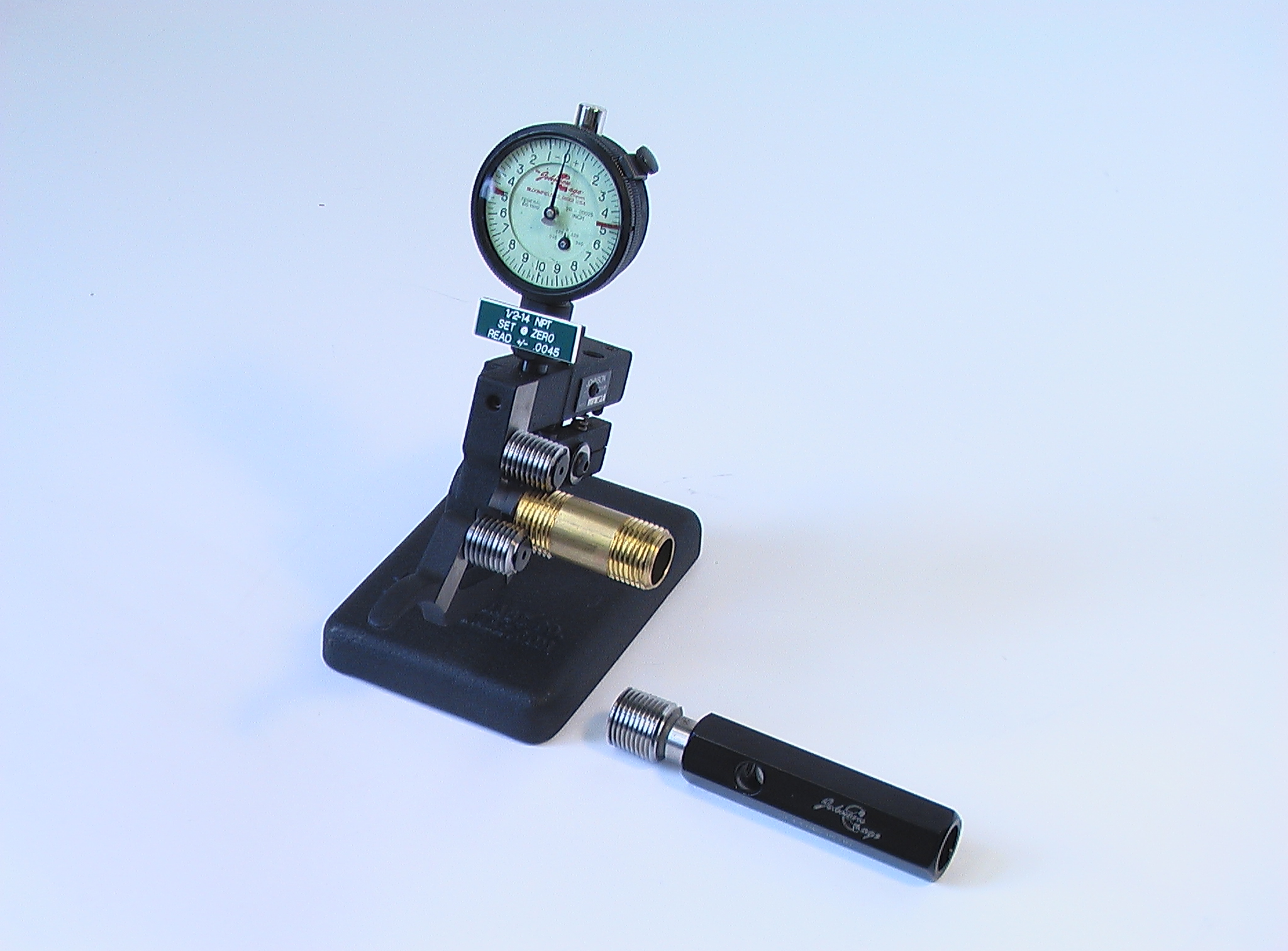

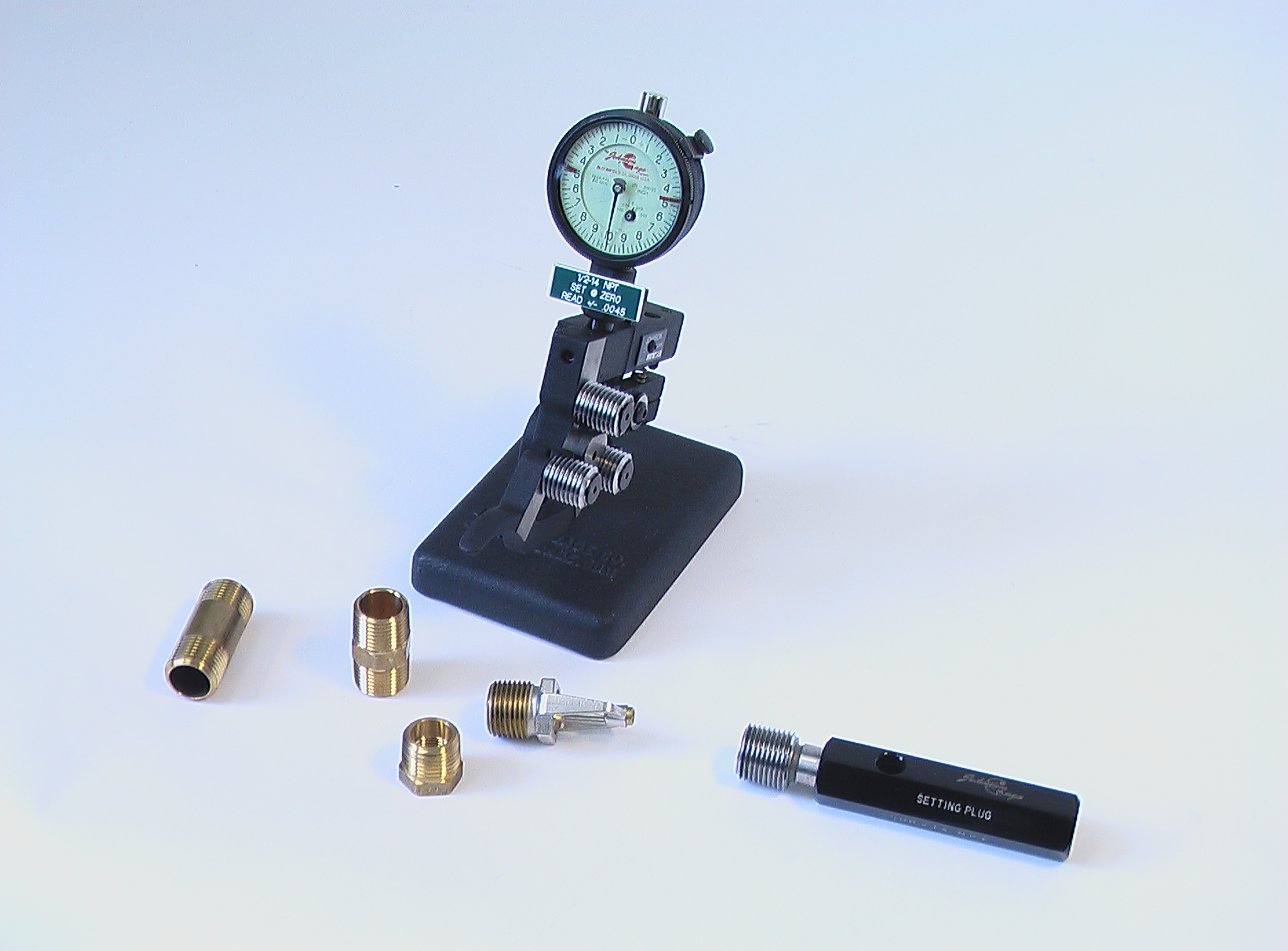

外螺紋緊密度測量方法

首先將螺紋標準件旋緊入緊密度量儀直至軸向定位塊，對量儀的指示表進行標定，然后對工件進行測量，同樣是將工件旋緊入緊密度量儀，從指示表上讀數，通過標準件的差值得到螺紋的作用中徑值，作用中徑值是由螺紋中徑，牙型，螺距，錐度綜合累積得到的結果，如果此結果符合設計要求，則基本可以判斷產品合格。

外螺紋錐度測量方法

用緊密度量儀測量完之后，還要用錐度量儀測量一下螺紋的錐度值，測量方法與緊密度測量類似，首先將螺紋標準件旋緊入錐度量儀（大端和小端）直至軸向定位塊，對量儀的指示表進行標定，然后對工件進行測量，同樣是將工件旋緊入緊密度量儀，從指示表上讀數，通過讀取指示表大端與小端的差值，可以判斷錐度是否合格。

內螺紋測量與外螺紋測量近似。
